DIY Solar / Netz Umschalter
Es gibt spannende Lösungen um zwischen Solar und Netz umzuschalten, das reicht von Hybrid-Wechselrichtern, die das alles schon eingebaut haben, bis zu fertigen Modulen zur Netz-Vorrangschaltung.
Will man sich das alles aber günstig selber machen, oder nur etwas experimentieren, benötigt man nur eine kleine Inselanlage mit Akku, Solar Laderegler von der Stange, Wechselrichter und ein Umschaltrelais. Am Laderegler hängen die Solarzelle, die Batterie und über den 12 Volt Ausgang die Schaltanschlüsse vom Umschaltrelais.
An der Batterie hängt ein frei dimensionierbarer Wechselrichter, der als eine der 2 Eingangsquellen des Umschaltrelais dient. An der anderen Eingangsquelle des Relais hängt das Hausnetz. Am Ausgang des Umschaltrelais hängen die Verbraucher dran.
Der Unterschied zu einer Vorrangschaltung ist, dass ich das Relais über den Ausgang des Ladereglers umgeschaltet wird und somit nicht erst auf den Ausfall des Stroms aus der Batterie gewartet werden muss, sondern man im Laderegler einstellen kann, bei welcher Spannung das System umschaltet. Wenn man wegen der Umschaltzeit Stress haben sollte, kann man noch eine USV nach dem Ausgang dazwischenschalten.
Der Vorteil ist der Preis und dass man mit diesem Setup auch mit nur wenig Solarfläche partiell Verbraucher versorgen kann, ohne dass man gleich ein riesen System für das ganze Haus aufbauen muss.

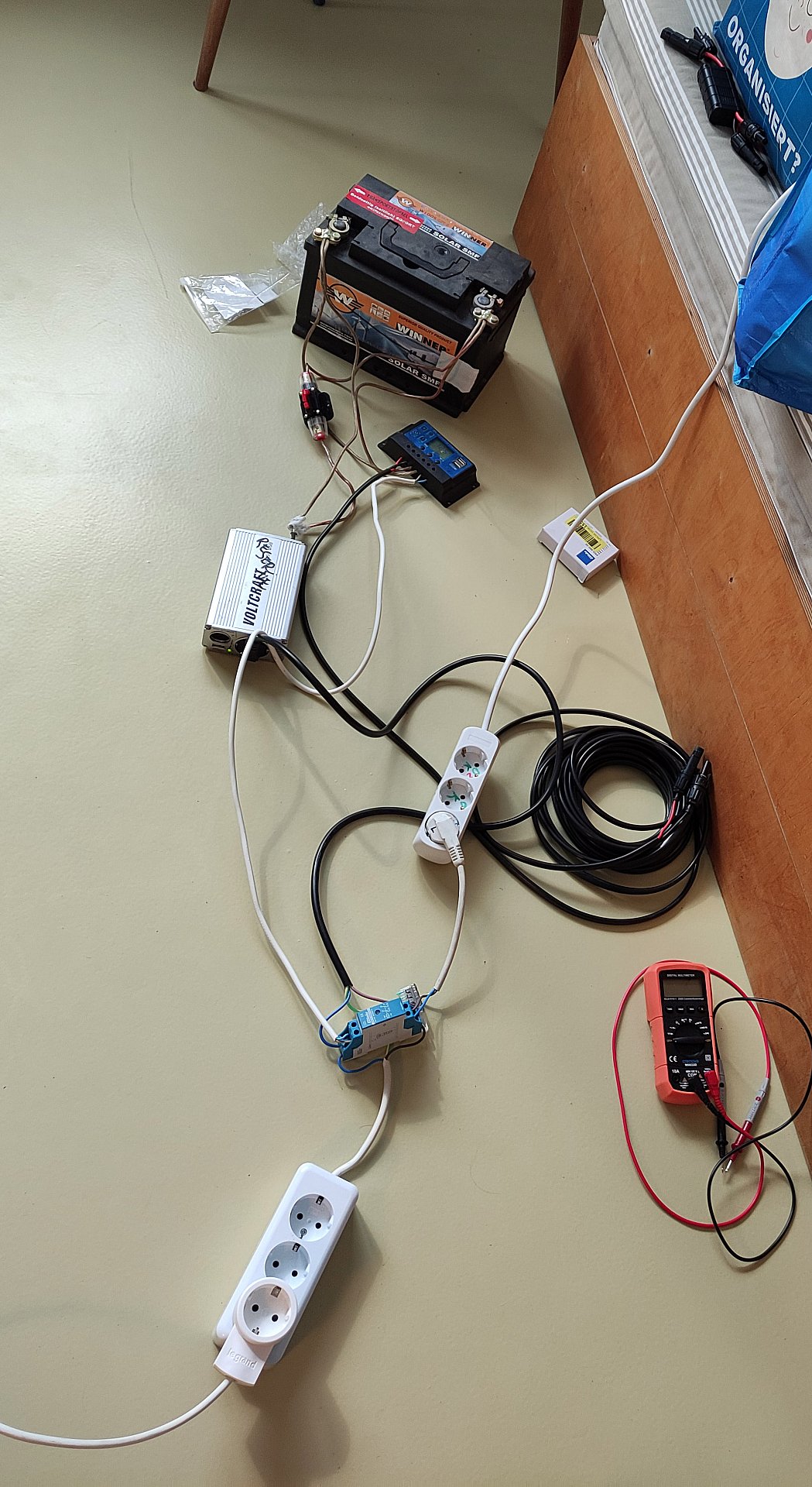

Ich habe hier zum testen eine Autobatterie. Besser wäre, weil auch während dem Laden Volt und Ladezustand besser korrelieren, ein Lifepo4 Akku. Der Wechselrichter hier kann nur 150 Watt, je nachdem was man alles anschliessen will muss man hier passend dimensionieren.

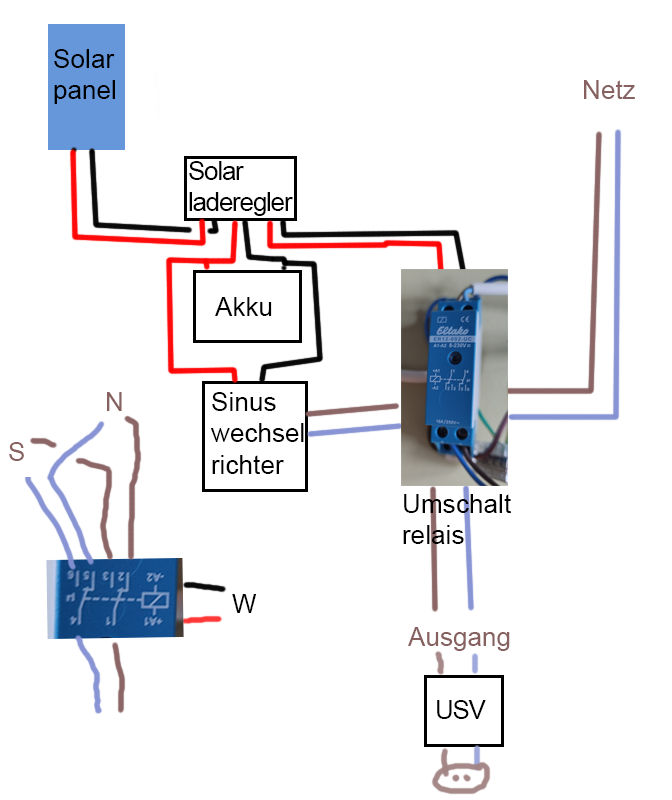

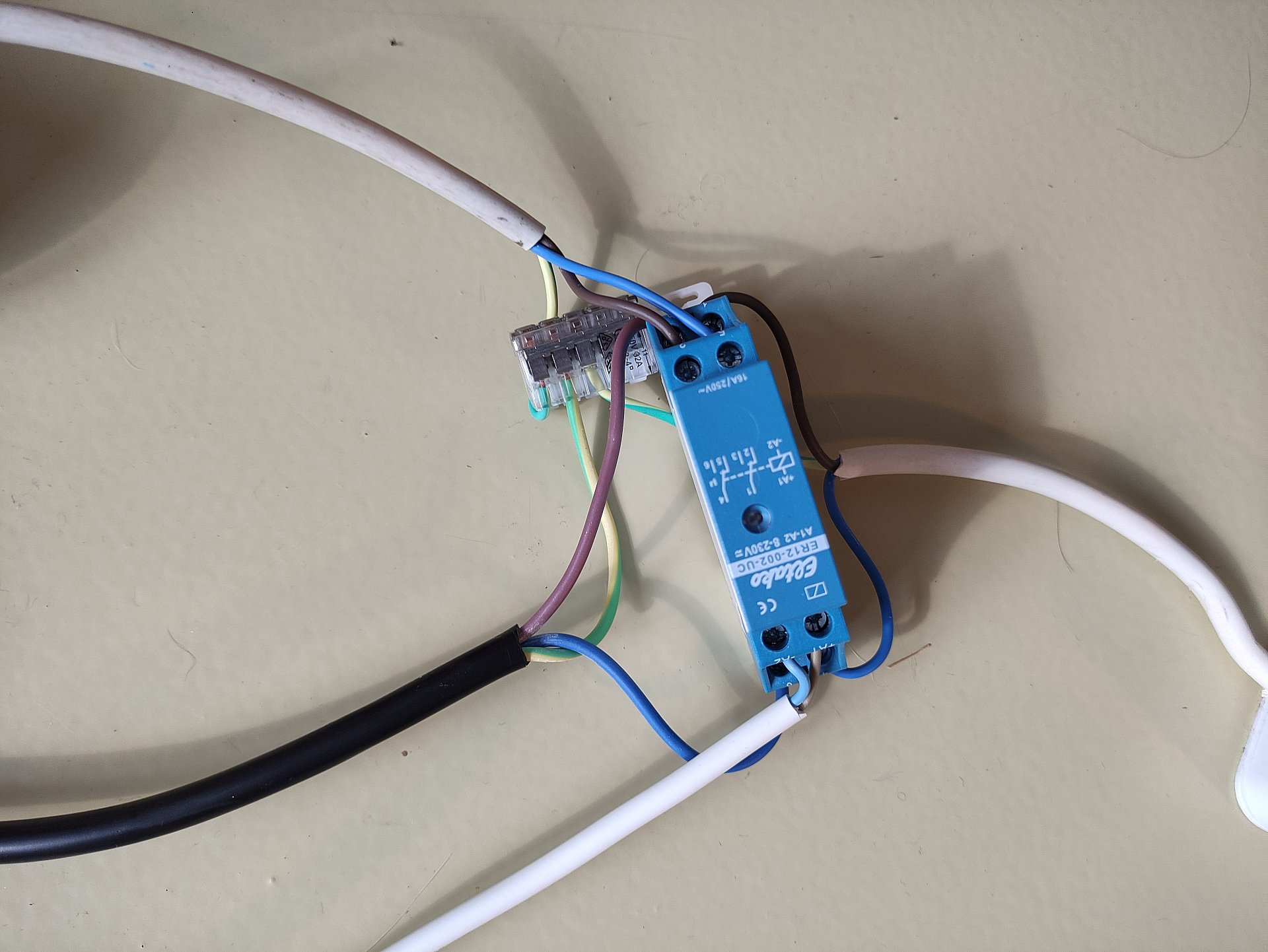

Von oben kommt das Netz, von Links (schwarz) Strom vom Wechselrichter, über das weisse Kabel unten schaltet der Laderegler mit 12 Volt um, rechts hängen die Verbraucher dran, die Erdung kommt vom Hausnetz. Fliessen 12 Volt vom Laderegler-Ausgang ist das Solarsystem auf Priorität, wenn nicht schaltet das Relais auf Netz um.
Es versteht sich von selbst, dass der fertige Aufbau mit Sicherung! in einen eigenen Zählerkasten gehört.
Erweitern könnte man das Ganze um eine 12 Volt Zeitschaltuhr im 12 Volt Ausgang des Ladereglers. Oder einen Schalter. Diese würden dann je nach Zustand zwischen Wechselrichter und Netz umschalten. Ein Wechselstromzähler nach dem Wechselrichter könnte die Eigenstromproduktion messen.
ACHTUNG: Wer nicht versteht, was hier gemacht wird, sollte die Finger davon lassen. Strom, auch aus einem kleinen Wechselrichter ist bei unsachgemässer Handhabung gefährlich.
